记录了用matlab绘制等高线图的一般步骤。

文章完善进度100%

已知一个函数“z=f(x,y)”，在xy都属于[-3,3]的范围条件下，绘制下图函数的等高线图，…表示换行。

具体操作步骤

①定义x轴与y轴范围，要求x与y等分成相同区间的，才能形成一组组(x,y,z)点。②写函数z=f(x,y)。
③调用等高线图函数。④图形美化。
具体代码与运行结果如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
% 定义 x 和 y 的网格点坐标
[x, y] = meshgrid(-3:0.1:3);  % 从 -3 到 3，步长 0.1，生成网格矩阵

% 计算 z 值，一个语句太长时，可以加上三个点然后在下一行继续写
z = 3*(1-x).^2 .* exp(-(x.^2) - (y+1).^2) ...
    - 10*(x/5 - x.^3 - y.^5) .* exp(-x.^2 - y.^2) ...
    - (1/3)*exp(-(x+1).^2 - y.^2);

% 绘制Z的等高线图
contour(x, y, z);

% 图形美化
xlabel('x 轴');  % x 轴标签
ylabel('y 轴');  % y 轴标签
title('复杂函数的等高线图');  % 图表标题
colorbar;  % 显示颜色条（如果使用 contourf）

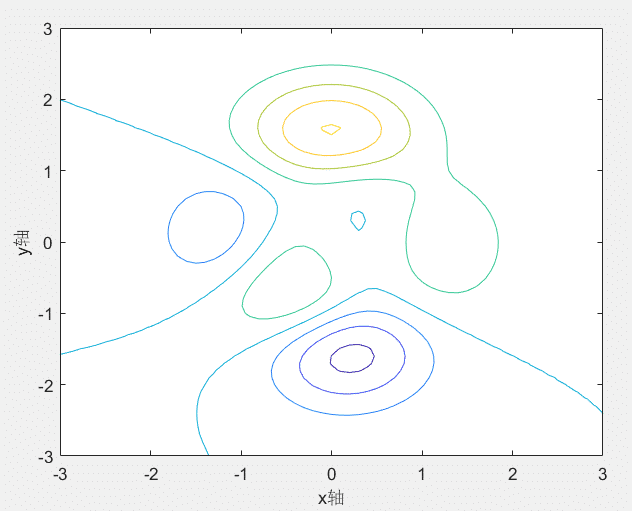

输出结果如下所示：
